מדריך ל-DI – שימושים, אקטיבי מול פסיבי, סטריאו ועוד

נתחיל בתאכלס, למה צריך באמת DI?

חיבור מקורות סאונד עם יציאות לא מאוזנות להגברה או להקלטה (למשל גיטרות אקוסטיות, לפטופים, פלאפונים, גיטרות בס וכו').

העברת סיגנל לא מאוזן למרחקים ארוכים (מעל 5 מטר).

ניתוק ההארקה מהסיגנל על מנת לצמצם רעשים חשמליים (Ground Loop Hum)

פיצול הסיגנל – למשל בשביל לשלוח את אותו סיגנל גם למגבר וגם להגברה חיצונית, או בשביל להקליט 2 ערוצים כאשר אחד נקי ואחד עם אפקטים בכדי לאפשר Re-Amp בהמשך.

איחוד סיגנל – להרבה קופסאות DI ניתן לחבר 2 קווים לא מאוזנים, אותם ה-DI יהפוך לקו מונופוני מאוזן אחד. שימושי במיוחד להגברת לפטופים בהרצאות וכדומה.

חזרה למעלה…

מה זה DI?

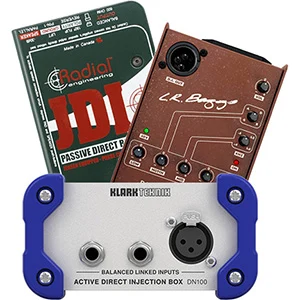

קופסאות DI או בשמן המלא Direct Input הן כלי חשוב בארגז הכלים של כל איש הגברה ואולפן עם מגוון שימושים. המטרה העיקרית של ה-D.I היא לאזן את הקו הנכנס אליו על מנת לצמצם למינימום את הרעש אשר עלול להיכנס בהעברתו למרחקים ארוכים, ובכך להגדיל את הטווח הדינמי ולשמור על בריאות הסיגנל. כאשר צריך לחבר כלי נגינה עם יציאות 6.3 מ"מ (PL) למערכת הגברה או הקלטה, פרקטיקה נכונה היא לחבר אותם דרך קופסת DI.

בשליחת סיגנל אודיו דרך כבל למרחקים ארוכים ישנו סיכון גבוה שהכבל יהפוך לסוג של אנטנה ויתחיל לקלוט רעשים חשמליים. בכדי לפתור את בעיה זו, הומצא הכבל המאוזן אשר משתמש בשיטה ייחודית עם 3 גידים במקום 2 על מנת לבטל את הרעשים החשמליים, ומאפשר שליחת סיגנל בריא ונקי גם למרחקים גדולים של 100 מטר ומעלה.

תפקיד קופסת ה-DI הוא לקבל קו לא מאוזן בהתנגדות גבוהה כמו למשל הסיגנל היוצא מגיטרות אקוסטיות או גיטרות בס, ולהמיר אותו לקו מאוזן בהתנגדות נמוכה כך שיהיה ניתן לשלוח את הסיגנל למרחק ארוך ללא רעשים. פעולה זו מתבצעת באמצעות שנאי פנימי, שככל שיהיה יותר איכותי כך איכות הסיגנל שתקבלו תשתבח.

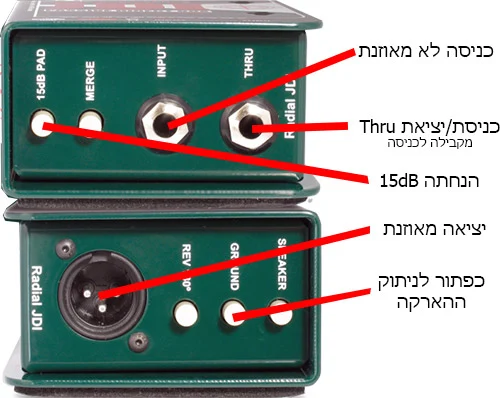

מלבד שימוש עיקרי זה, במרבית קופסאות ה-DI ישנם כלים נוספים אשר הופכים אותה לשימושית במגוון סיטואציות נוספות.

חזרה למעלה…

אפשרות לניתוק ההארקה

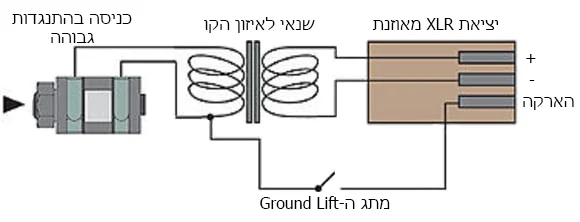

במרבית קופסאות ה-DI תמצאו מתג הנקרא Ground Lift. בחיבור לא נכון של ציוד או בעיה חשמלית במקום העבודה, עלולה להתפתח בעיה בשם לולאת הארקה (Ground Loop) אשר לעיתים מייצרת זמזום קבוע. תפקיד כפתור ה-Ground Lift הוא לנתק את ההארקה לחלוטין, ובכך לפתור את בעיית הלופ. אם אתם מתחברים להגברה ושומעים זמזום חשמלי, נסו להתחבר דרך קופסאות DI וללחוץ על כפתור ה-Ground Lift ובהרבה פעמים זה יפתור את הבעיה. ישנן קופסאות DI מיוחדות הכוללות גם בידוד מקצועי של הקו או אפילו מבודדים יעודיים במידה והבעיה חריפה יותר ונגרמת ממקור אחר.

חזרה למעלה…

איחוד או פיצול סיגנל

למרבית קופסאות ה-DI ישנו מחבר נוסף מלבד הכניסה והיציאה הרגילים, אשר בדרך כלל נקרא Thru ויהיה מקביל לכניסה של ה-DI, וניתן להשתמש במחבר זה ככניסה או כיציאה על מנת לאחד את הסיגנל או על מנת לפצל אותו.

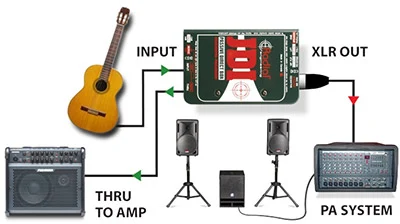

דוגמה לפיצול הסיגנל תהיה גיטרה בס שמנגנת בהופעה עם מגבר. הבסיסט מתחבר לקופסת ה-DI, ממנה ישלח הסיגנל למיקסר ההגברה. בכדי לשלוח סיגנל למגבר הבימתי על מנת שישמע את עצמו, יוכל לחבר את המגבר ליציאת ה-Thru. דוגמה נוספת היא בהקלטות גיטרה, שם ה-DI יאפשר לנו להקליט 2 ערוצי גיטרה בשלבים שונים בשרשור, למשל הקלטת הסיגנל לפני ואחרי אפקטים. הערוץ הנקי ללא האפקטים מאפשר לנו להקליט אותו מחדש בהמשך בטכניקת Reamp עם מגברים ואפקטים שונים ולדייק את הסאונד לרצוננו.

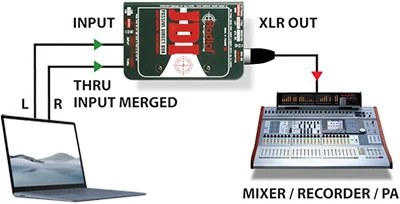

דוגמה לאיחוד הסיגנל תהיה לאיחוד סיגנל סטריאופוני לסיגנל מונופוני. בגלל ש-2 החיבורים מקבילים, אם נחבר סיגנל נכנס גם לכניסה של ה-DI וגם למחבר ה-THRU, ה-DI יאחד לנו את הסיגנל לסיגנל מונופוני מאוזן. שימושי במיוחד למשל בסיטואציות בהן צריך לשלוח לקהל סיגנל אודיו מלפטופ על הבמה במהלך הרצאות וכדומה.

חזרה למעלה…

כפתור הנחתה

בהרבה קופסאות DI ישנו כפתור הנחתה המאפשר להוריד את ה-Gain בסיגנל (בדרך כלל בין 10 ל-20 dB). בצורה זו ניתן לחבר גם מקורות בעלי סיגנל גבוהה יחסית כמו פסנתרים חשמליים וכרטיסי קול. בגלל שלמקורות אלה לרוב יציאה בווליום חזק יחסית, מה שנקרא בעגה המקצועית Line Level, ניתן להנחית את עוצמת היציאה בעזרת כפתור ה-PAD ולהימנע מדיסטורשן ועיוות הסיגנל.
למרות שלמקורות מסוג זה יש לרוב יציאה מאוזנת מראש, ברוב הבמות עדיין נהוג לחבר אותם דרך DI בשביל הפיצ'רים הנוספים כמו ההנחתה וניתוק ההארקה בקלות במידת הצורך.

חזרה למעלה…

איזון התנגדויות

כחלק מהפיכת קו לא מאוזן לקו מאוזן, ה-DI גם מוריד את ההתנגדות החשמלית של הסיגנל. לרוב אנחנו לא צריכים לדאוג מהתנגדויות מכיון שמרבית הציוד הבימתי והאולפני מתוכנן כך שהיציאות יהיו בהתנגדות נמוכה והכניסות בהתנגדות גבccוהה. בשל תכנון זה כמעט תמיד אפשר לחבר למיקסרים ולכרטיסי קול כל מיקרופון או סיגנל נכנס ללא חשש. יחד עם זאת, ישנם יוצאי דופן כמו גיטרות חשמליות וגיטרות בס, אשר בגלל שיטת האלקטרוניקה בה משתמשים בדרך כלל יוצאות בהתנגדות גבוהה במיוחד, וכאשר נחבר כלים אלו לכניסה עם התנגדות נמוכה, לרוב נקבל ירידה משמעותית בהיענות התדרים הגבוהים ובבריאות הסיגנל. בחיבור גיטרה דרך DI אנחנו מורידים את ההתנגדות שלה לפני כניסתה ל-Preamp, ושומרים על הסיגנל בריא וברור.

ההבדל בין קופסאת DI אקטיבית לפאסיבית

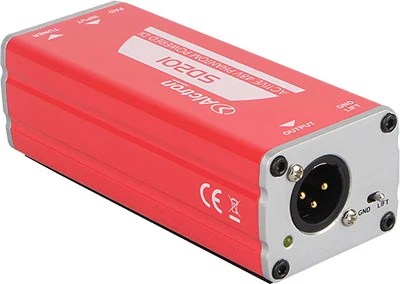

ההבדל העיקר בין DI פאסיבי ל-DI אקטיבי הוא צריכת החשמל. קופסאות DI פאסיביות כוללת אלקטרוניקה פאסיבית בלבד אשר אינה דורשת כל אספקת חשמל חיצונית להפעלתה, ועיקר האלקטרוניקה בה הוא שנאי אשר לא צורך חשמל להפעלתו מלבד הסיגנל העובר בו. קופסאות DI אקטיביות כוללות גם מעגל חשמלי אקטיבי אשר דורש חשמל חיצוני להפעלתו, ולהפעלתן תצטרכו לרוב מתח פאנטום 48V או סוללה. ישנן יתרונות וחסרונות לכל שיטה, כאשר יתרון גדול לשיטה הפאסיבית היא שאין צורך בהפעלת מתח חיצוני, אך חיסרון הוא שבאם תקבלו סיגנל נמוך במיוחד לא תהיה לכם דרך להגבירו, בעוד שב-DI אקטיבי לרוב יהיה מעגל שידאג להתמודד גם עם סיגנלים חלשים במיוחד. כמו כן DI פאסיבי "יצבע" את הסאונד יותר, אך לפעמים זה דבר רצוי – במיוחד אם משתמשים ב-DI איכותי עם שנאי פנימי איכותי. גם למעגל האקטיבי יש יתרונות, והוא מאפשר יותר אופציות שליטה על הסאונד בהרבה מהפעמים, וכמו כן בשימוש במעגל אקטיבי ניתן להגיע לפעולה "שקופה" יותר המשפיעה על הסאונד פחות ושומרת אותו קרוב למקור ככל הניתן.

חזרה למעלה…

קופסאות DI סטריאופוניות

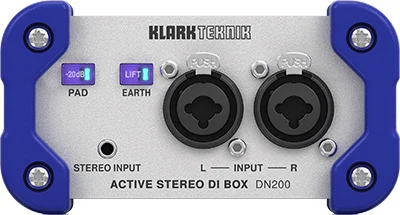

קופסאות DI סטריאופוניות מתנהגות באותה הצורה בדיוק כמו DI מונופוני, והן פשוט 2 מעגלים חשמליים מונופוניים אשר שולבו בתוך קופסה אחת. אין הבדל אמיתי בין להשתמש בקופסה סטריאופונית אחת לבין 2 מונופוניות, מלבד נוחות במקרים מסוימים כמו בעת חיבור מקורות סטריאופונים כמו קלידים ופסנתרים חשמליים.

חזרה למעלה…

קופסאות DI יעודיות לשימושים ספיציפיים

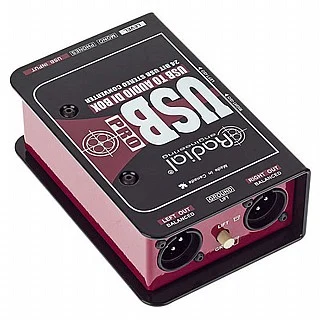

ישנן כיום לא מעט קופסאות DI המיועדות לשימוש ספיציפי. קופסאות DI אלו הותאמו במיוחד על מנת לעבוד עם סוגים מסוימים של כלים וסיטואציות, וכוללות לפעמים כלי עבודה יעודיים ושימושיים במיוחד. ישנן למשל קופסאות המתאימות במיוחד לגיטרות בס או גיטרות אקוסטיות, אשר מציעות גם איקולייזר מובנה ואפקטים המתאימים לכלי. כמו כן ישנן קופסאות DI המותאמות במיוחד לשימוש עם מחשב ומגיעות עם חיבור USB או עם חיבור 3.5 מ"מ, וקופסאות המתאימות לגיטרות חשמליות ספציפית וכוללות גם מדמה מגברים, מדמה בוקסה או אפשרות ל-Reamp. אין חובה להשתמש ב-DI המותאם במיוחד לכלי הספציפי איתו אתם רוצים לעבוד, אך בהרבה מהמקרים השינויים והתוספות שעשו ל-DI במחשבה על כלי ספציפי ישדרגו משמעותית את הסאונד וחווית השימוש.
